Luft / Wasser-Wärmepumpe 18,6 kW Monoblock 400 V -15 ° C R407C Sanitäranschluss

Luft / Wasser-Wärmepumpe 18,6 kW Monoblock 400 V -15 ° C R407C Sanitäranschluss

Die Wärmepumpe kann in Verbindung mit einer Fußboden- oder Heizkörperheizung betrieben werden. Die Wahl der richtigen Wärmepumpe mit der richtigen Leistung ist entscheidend für die Zufriedenheit der Benutzer. Luft / Wasser-Wärmepumpe 18,6 kW Monoblock 400 V -15 ° C Der R407C kann Wasser in einem Wärmespeicher auf 60 Grad Celsius erwärmen. Die Wärmepumpe kann automatisch zwischen dem Erhitzen des Wassers im Wärmespeicher oder dem Erhitzen des Wassers im Sanitärkessel für die Verwendung von Sanitärwasser umschalten. Es gibt zwei Timer, mit denen die Betriebszeit der Wärmepumpe geregelt werden kann. Ein effizienter und ausgewogener Betrieb wird durch die Heizung gewährleistet, die jeden gefrorenen Wärmetauscher zum richtigen Zeitpunkt abtaut. Die Wärmepumpe wird über eine Farbdigitalanzeige gesteuert.

Wärmekraft

Die Wärmepumpe hat eine maximale Wärmeleistung von 18,6 kW. Es kann an eine einphasige Wechselspannung mit 400 V und 50 Hz angeschlossen werden. Die zum Heizen eines Gebäudes erforderliche Wärmeleistung wird aus dem Energiebedarf des Gebäudes berechnet, der von einem Bauingenieur oder Energieberater vorgeschrieben wird. Es ist zu beachten, dass die Wärmeabgabe der Wärmepumpe mit abnehmenden Umgebungstemperaturen im Freien abnimmt, während andererseits die Wärmeabgabe im Gebäude zunimmt. Es ist sinnvoll, eine etwas leistungsstärkere Wärmepumpe als den erforderlichen Wärmebedarf des Gebäudes zu installieren, da dadurch die Installation zusätzlicher Heizgeräte zum Wiedererhitzen bei extrem niedrigen Außentemperaturen vermieden wird.

Stromverbrauch

Damit eine Wärmepumpe eine Wärmeleistung von 18,6 kW erreicht, verbraucht sie 4,6 kW / h elektrische Leistung. Der Stromverbrauch kann aufgrund zusätzlicher verbundener Komponenten, wie z. zirkulierende elektrische Pumpe oder zusätzliche Heizung im Wärmespeicher für eine mögliche Wiedererwärmung.

COP - Leistungskoeffizient

Der Kapazitätsfaktor (COP) gibt das Verhältnis zwischen der von einer Wärmepumpe erzeugten Wärmemenge und der für ihren Betrieb verbrauchten Energie an. Ein Kapazitätsfaktor von 4,2 bedeutet, dass die Wärmepumpe 4,2-mal mehr Energie abgibt, als sie selbst verbraucht. Ein weiteres Maß für den Wirkungsgrad der Wärmepumpe ist der jährliche Wirkungsgrad. Wie der Leistungskoeffizient (COP) beschreibt auch dieser den Energieverbrauch der Wärmepumpe im Verhältnis zur erzeugten Heizenergie, jedoch im Durchschnitt für das ganze Jahr. Eine Luftwärmepumpe gilt als effizient, wenn sie einen jährlichen Wirkungsgrad von 3,5 erreicht. Luft / Wasser-Wärmepumpe 15 kW Monoblock 400 V -15 ° C R407C hat einen maximalen Kapazitätsfaktor (COP) von 4,09.

Wärmekraft

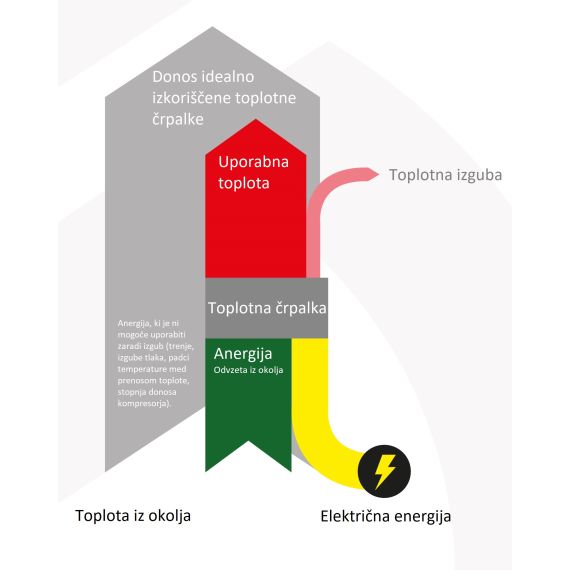

Die Wärmepumpe erzeugt eine maximale Wärmeleistung von 18,6 kW bei einem Stromverbrauch von 4,6 kW / h. Die Wärmepumpe entnimmt der Umwelt Energie (Anergie) und wandelt sie mit Hilfe von Elektrizität in Nutzwärme zur Beheizung des Gebäudes um. Die Wärmepumpe erzeugt Wärme bei einer Umgebungstemperatur von bis zu -15 Grad Celsius. Je wärmer die Umgebungstemperatur der Umgebung ist, desto mehr Energie können wir aus der Umgebung ziehen.

Wärmeerzeugung in einer Wärmepumpe

Die Wärmepumpe besteht grundsätzlich aus vier Komponenten.

1. Kondensator

2. Elektronisches Expansionsventil

3. Verdampfer

4. Kompressor

Die Luft / Wasser-Wärmepumpe 18,6 kW Monoblock 400 V -15 ° C R407C enthält Kältemittel R407C. Die Wärmepumpe komprimiert das Kältemittel mittels eines Kompressors auf einen bestimmten Druck (4). Wenn das Kältemittel komprimiert wird, steigt die Temperatur von 30 Grad Celsius auf 60 Grad Celsius. Das heiße Kältemittel fließt dann durch den Kondensator (1), wo die Wärme über einen koaxialen Rippenwärmetauscher auf das Heizwasser übertragen wird. Das Kältemittel kühlt ab und kondensiert im Kondensator, bleibt aber komprimiert. Das abgekühlte Kältemittel bei ca. 30 Grad Celsius dehnt sich im automatischen Expansionsventil wieder aus. Die Kühlmitteltemperatur im Expansionsventil sinkt auf -15 Grad Celsius und gelangt zum Verdampfer (Wärmetauscher). Im Wärmetauscher wird das Kältemittel durch Kontakt mit der Außenluft erwärmt und verdampft gleichzeitig. Der Vorgang wird ständig wiederholt, da es sich um einen geschlossenen Kreis handelt. Da die Pumpe im Freien installiert ist, steht unendlich viel Wärmeenergie zur Verfügung, die sie aus der Außenluft bezieht. Die Wärmepumpe arbeitet bis zu -15 Grad Celsius Außentemperatur. Wenn es im Winter kälter als -15 Grad Celsius wird, erzeugt die Wärmepumpe nicht mehr Wärmeenergie als sie für Strom verwendet. In unseren Breiten erreichen wir normalerweise in nur wenigen Winternächten eine Temperatur von -15 Grad Celsius, sogar in der Zeit vor Sonnenaufgang. Um diese kältesten Teile des Jahres zu überwinden, in denen die Pumpe einen geringeren Wirkungsgrad aufweist, wird empfohlen, einen Wärmespeicher zu verwenden, dessenDie Luftwärmepumpe füllt sich tagsüber mit heißem Wasser und steht dann nachts zur Verfügung. Die Verwendung eines Wärmespeichers ist obligatorisch.

Wärmepumpenkomponenten

Verdampfer

Der Verdampfer (Wärmetauscher) in der Wärmepumpe dient als wichtiger Bestandteil für den Wärmeaustausch zwischen der Umgebung - der Außenluft und dem Heizsystem. Dies absorbiert Wärme aus der Umgebung und gibt gleichzeitig die erzeugte Kälte an die Umgebung ab. Der eingebaute Hochleistungswärmetauscher besteht aus einer hydrophilen Aluminiumfolie, die nicht oxidiert und auch nach mehreren Betriebsjahren keine Anzeichen von Zersetzung zeigt. Diese Art von Wärmetauscher hat einen großen Vorteil, da Kondenswasser mit Hilfe der erzeugten Windenergie, die von leistungsstarken Ventilatoren durch den Wärmetauscher geblasen wird, sehr schnell aus der Wärmepumpe entfernt werden kann. Die Konstruktion aus Kupferrohr und Aluminiumfolie bringt einen hohen Wirkungsgrad und erhöht somit die Wirkung des Verdampfers.

Kondensator

Der Kondensator in der Wärmepumpe dient als wichtiger Bestandteil für den Wärmeaustausch, der durch die Erwärmung in der Wärmepumpe erzeugt wird. Die gewonnene Wärme wird an das Heizsystem übertragen. Die Wärmepumpe verwendet eine in den USA entwickelte neue Technologie, die einen besseren Austauscheffekt als herkömmliche Wärmetauscher aufweist. Ein koaxialer Spiralkondensator ist eingebaut, der bei sehr geringer Größe eine bessere Wärmeübertragung ermöglicht. Der Wärmetauscher hat eine sehr lange Lebensdauer.

Kompressor

Bei der Gewinnung von Wärmeenergie dient der Kompressor dazu, das Kältemittel zu komprimieren. Durch das Komprimieren des Kältemittels entsteht ein höherer Druck im Kreislauf, wodurch sich das Kältemittel erwärmt. Diese gewonnene Wärmeenergie wird über ein effizientes Copeland oder an das Heizsystem abgegeben. Panasonic Kompressor. Für Copeland oz. Panasonic-Kompressoren zeichnen sich durch Langlebigkeit, Überlastschutz, Überhitzungsschutz, Trockenlaufschutz sowie Hoch- und Niederdruckschutz aus.

Elektronisches Expansionsventil

Die Funktion des Expansionsventils in der Wärmepumpe besteht darin, das Kältemittel zu dekomprimieren. Die vom Kondensator erzeugte Energie wird reduziert und das Kältemittel erreicht eine niedrigere Temperatur als die ursprüngliche. Die Kühlmitteltemperatur steigt dann im Verdampfer (Wärmetauscher) an. Das eingebaute Expansionsventil ist das Ergebnis der Entwicklung japanischer Innovatoren, die mit ihrer Entwicklung auf diesem Gebiet an der Spitze der Technologie stehen. Das gesteuerte elektronische Expansionsventil liefert somit einen hohen Wert des Leistungskoeffizienten - COP.

Die Systemsteuerung

Die Wärmepumpe hat eine vollautomatische Steuerung. Temperatur, zusätzliche Heizung und automatisches Abtauen werden automatisch eingestellt. Eine solche Steuerung kann in verschiedenen Systemen verwendet werden.

Art (Stufe - Klasse) des Schutzes der Wärmepumpe gegen äußere Witterungseinflüsse

IPx4 - Die Wärmepumpe ist gegen Sprühwasser aus allen Richtungen geschützt. Sprühwasser hat keine schädlichen Auswirkungen auf das Gerät. Während des Tests wurde die gesprühte Wassermenge auf 10 Liter pro Minute begrenzt und der Test 5 Minuten lang durchgeführt. Auf die Wärmepumpe wurde Wasser mit einem Druck von 80 bis 100 kPa (0,8 bis 1 bar) gesprüht.

Art (Stufe - Klasse) des Schutzes der Wärmepumpe gegen elektrischen Schlag

1 (I) - Alle elektrischen Leiter sind isoliert, Metallteile sind über ihren eigenen isolierten grün-gelben elektrischen Leiter geerdet, was bei einem ordnungsgemäß eingerichteten externen Stromnetz bei Störungen eine sofortige Unterbrechung der Stromversorgung der Wärmepumpe ermöglicht
