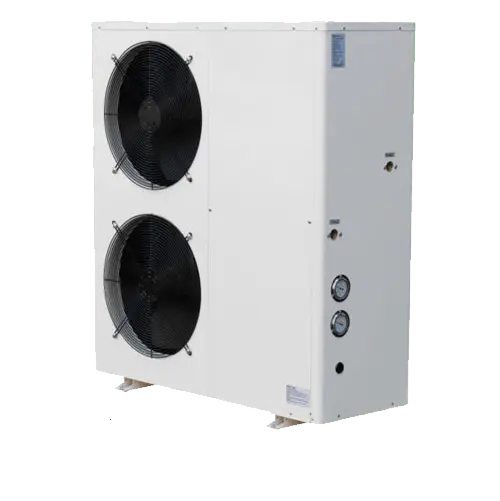

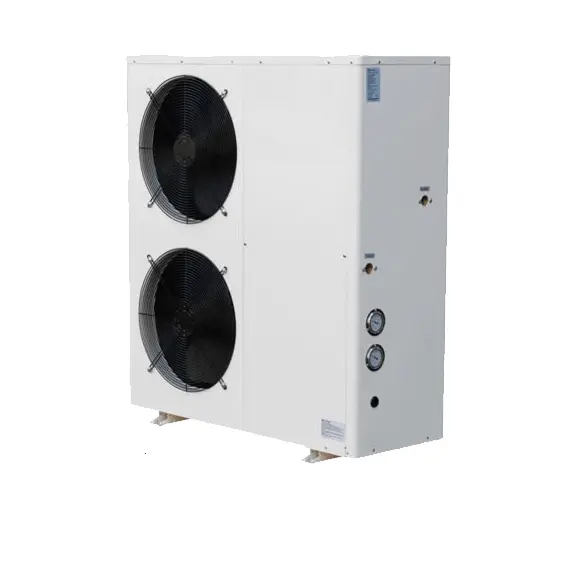

Pompa ciepła powietrze/woda 18,6 kW monoblok 400 V -15°C R417A przyłącze sanitarne

Pompa ciepła powietrze/woda 18,6 kW monoblok 400 V -15°C R417A przyłącze sanitarne

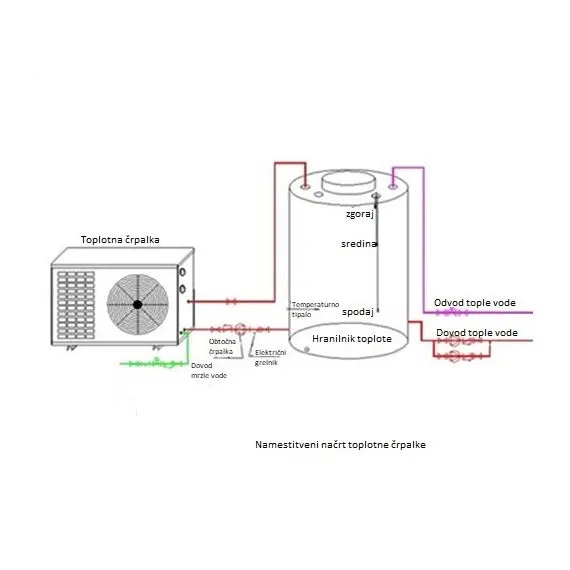

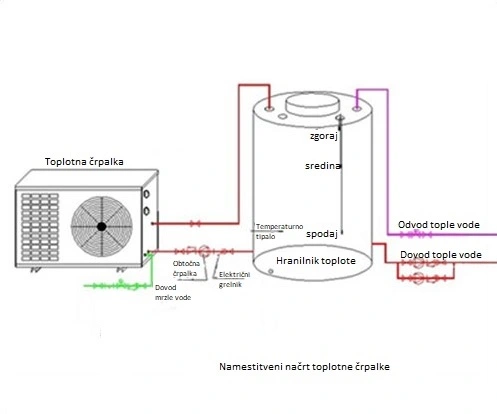

Pompa ciepła może pracować w połączeniu z ogrzewaniem podłogowym lub grzejnikowym. Wybór odpowiedniej pompy ciepła o odpowiedniej mocy ma kluczowe znaczenie dla zadowolenia użytkownika. Pompa ciepła powietrze/woda 18,6 kW monoblok 400 V -15°C R417A może podgrzać wodę w zasobniku ciepła do 60 stopni Celsjusza. Pompa ciepła może automatycznie przełączać się między podgrzewaniem wody w akumulatorze ciepła lub podgrzewaniem wody w kotle sanitarnym na potrzeby wody sanitarnej. Istnieją dwa timery, za pomocą których można regulować czas pracy pompy ciepła. Wydajną i zrównoważoną pracę zapewnia grzałka, która w odpowiednim czasie odmraża każdy zamarznięty wymiennik ciepła. Pompa ciepła jest sterowana za pomocą kolorowego wyświetlacza cyfrowego.

Moc cieplna

Pompa ciepła ma maksymalną moc grzewczą 18,6 kW. Może być podłączony do jednofazowego napięcia AC 400 V, 50 Hz. Wymagana moc cieplna do ogrzewania budynku jest obliczana na podstawie zapotrzebowania energetycznego budynku określonego przez inżyniera budownictwa lub doradcę energetycznego. Należy zauważyć, że moc grzewcza pompy ciepła maleje wraz ze spadkiem temperatury zewnętrznej, natomiast z drugiej strony moc cieplna w budynku rośnie. Sensowne jest zainstalowanie pompy ciepła o nieco większej mocy niż wymagane ciepło budynku, ponieważ pozwala to uniknąć instalacji dodatkowych urządzeń grzewczych przeznaczonych do dogrzewania przy ekstremalnie niskich temperaturach zewnętrznych.

Pobór prądu

Aby pompa ciepła osiągnęła moc cieplną 18,6 kW, zużywa 4,6 kW/h energii elektrycznej. Pobór mocy może być również wyższy, dzięki dodatkowym podłączonym komponentom, takim jak np. elektryczna pompa obiegowa lub dodatkowa grzałka w akumulatorze ciepła w celu ewentualnego dogrzania.

COP - Współczynnik wydajności

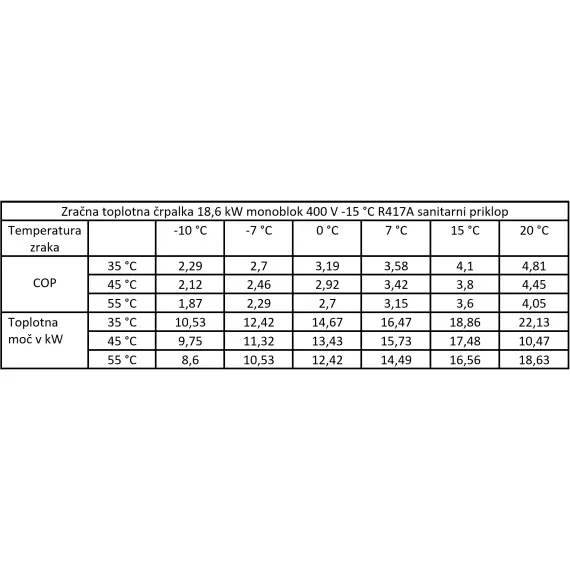

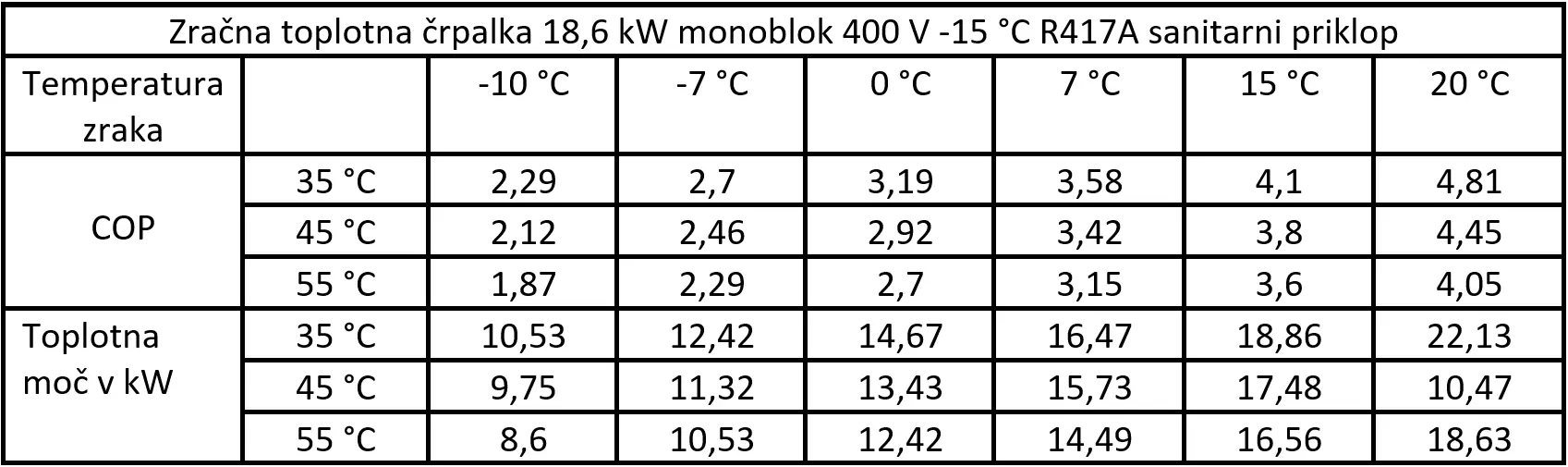

Współczynnik wydajności (COP) pokazuje stosunek ilości ciepła wytworzonego przez pompę ciepła do energii zużywanej na jej pracę. współczynnik wydajności 4,2 oznacza, że pompa ciepła emituje 4,2 razy więcej energii niż zużywa. Inną miarą sprawności pompy ciepła jest roczny współczynnik sprawności. Podobnie jak współczynnik wydajności (COP), ten również opisuje energię zużytą przez pompę ciepła pod względem wyprodukowanej energii grzewczej, ale średnio przez cały rok. Powietrzną pompę ciepła uważa się za wydajną, jeśli osiąga roczny współczynnik sprawności 3,5. Pompa ciepła powietrze/woda 15 kW monoblok 400 V -15°C R417A ma współczynnik maksymalnej wydajności (COP) 4,09.

Moc cieplna

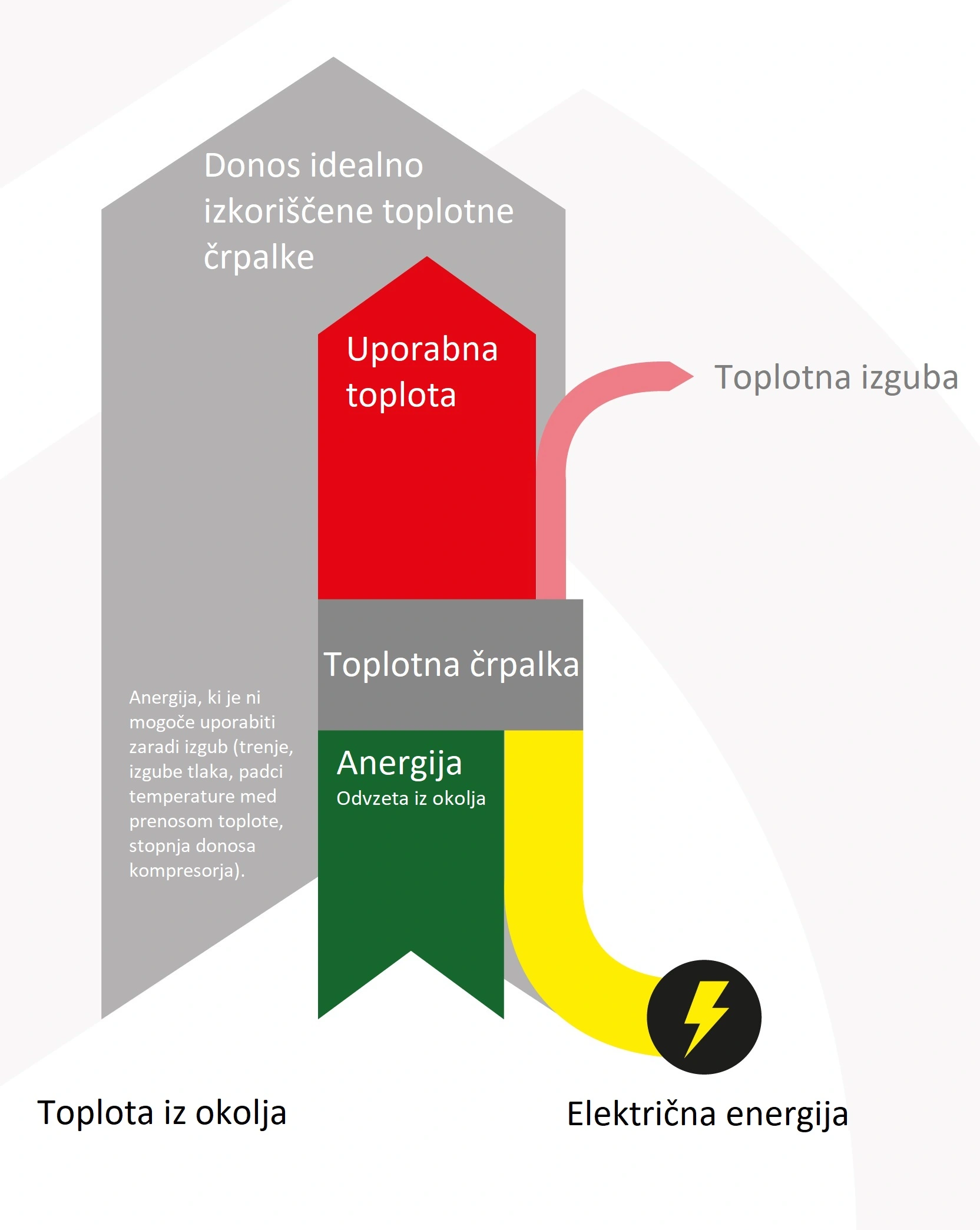

Pompa ciepła generuje maksymalną moc cieplną 18,6 kW przy poborze mocy 4,6 kW/h. Pompa ciepła pobiera energię z otoczenia (anergii) i zamienia ją w ciepło użytkowe do ogrzewania budynku za pomocą energii elektrycznej. Pompa ciepła wytwarza ciepło w temperaturze otoczenia do -15 stopni Celsjusza. Im cieplejsza temperatura otoczenia w otoczeniu, tym więcej energii możemy z otoczenia czerpać.

Produkcja ciepła w pompie ciepła

Pompa ciepła składa się zasadniczo z czterech elementów.

1. kondensator

2. Elektroniczny zawór rozprężny

3. Parownik

4. Kompresor

Pompa ciepła powietrze/woda 18,6 kW monoblok 400 V -15°C R417A zawiera czynnik chłodniczy R417A. Pompa ciepła spręża czynnik chłodniczy do określonego ciśnienia (4) za pomocą sprężarki. Gdy czynnik chłodniczy jest sprężony, temperatura wzrasta z 30 stopni Celsjusza do 60 stopni Celsjusza. Gorący czynnik chłodniczy przepływa następnie przez skraplacz (1), gdzie ciepło jest przekazywane do wody grzewczej za pośrednictwem współosiowego żebrowanego wymiennika ciepła. Czynnik chłodniczy ochładza się i skrapla w skraplaczu, ale pozostaje sprężony. Schłodzony czynnik chłodniczy do około 30 stopni Celsjusza ponownie rozpręża się w automatycznym zaworze rozprężnym. Temperatura płynu chłodzącego w zaworze rozprężnym spada do -15 stopni Celsjusza i przenosi się do parownika (wymiennika ciepła). W wymienniku ciepła czynnik chłodniczy jest ogrzewany przez kontakt z powietrzem zewnętrznym i jednocześnie odparowuje. Proces jest stale powtarzany, ponieważ jest to zamknięty krąg. Ponieważ pompa jest montowana na zewnątrz, dysponuje nieskończoną ilością energii cieplnej, którą pozyskuje z powietrza zewnętrznego. Pompa ciepła pracuje przy temperaturze zewnętrznej -15 stopni Celsjusza. Jeśli zimą jest chłodniej niż -15 stopni Celsjusza, pompa ciepła nie wytwarza więcej energii cieplnej niż zużywa na energię elektryczną. Na naszych szerokościach geograficznych zwykle osiągamy temperaturę -15 stopni Celsjusza w zaledwie kilka zimowych nocy, nawet przed świtem. Aby pokonać te najzimniejsze części roku, kiedy mapompy o niższej wydajności, zaleca się zastosowanie akumulatora ciepła, którego powietrzna pompa ciepła napełnia się ciepłą wodą w ciągu dnia, a następnie jest dostępna do użytku w nocy. Stosowanie akumulatora ciepła jest obowiązkowe.

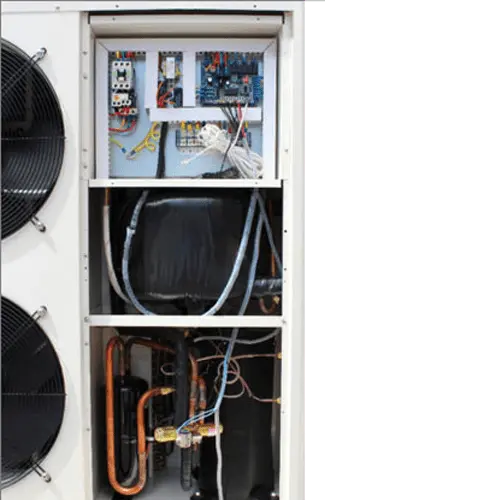

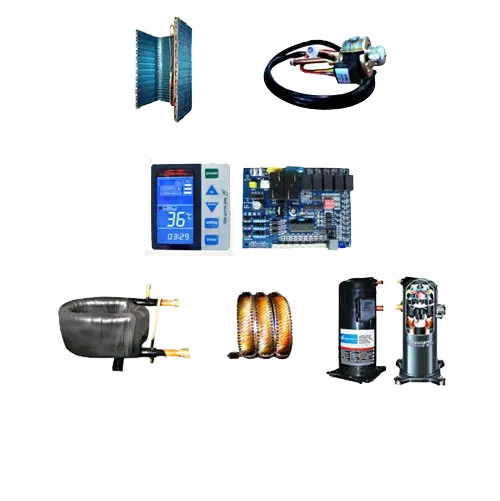

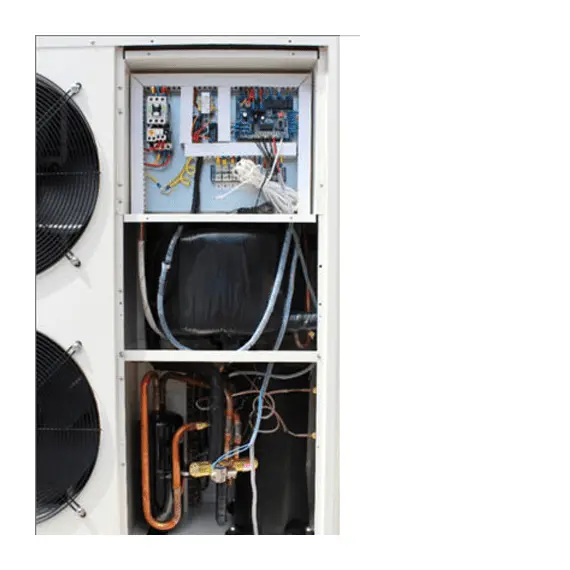

Elementy pompy ciepła

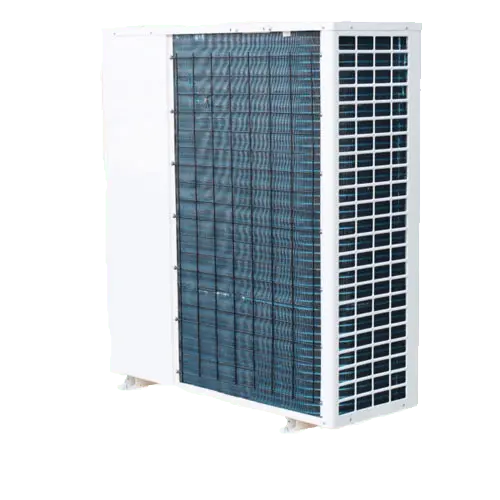

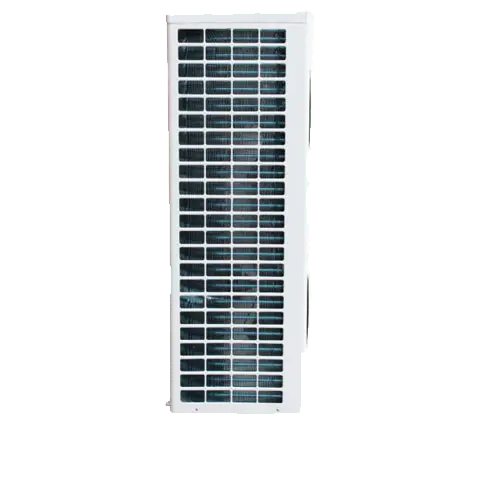

Parownik

Parownik (wymiennik ciepła) w pompie ciepła służy jako ważny element wymiany ciepła między otoczeniem – powietrzem zewnętrznym a systemem grzewczym. Pochłania on ciepło z otoczenia i jednocześnie uwalnia do otoczenia wytworzone zimno. Wbudowany wysokosprawny wymiennik ciepła składa się z hydrofilowej folii aluminiowej, która nie utlenia się i nie wykazuje oznak rozkładu nawet po kilku latach eksploatacji. Ten typ wymiennika ciepła ma ogromną zaletę, ponieważ skroploną wodę można bardzo szybko usunąć z pompy ciepła za pomocą wytworzonej energii wiatru, która jest przedmuchiwana przez wymiennik przez potężne wentylatory. Konstrukcja rurki miedzianej i folii aluminiowej zapewnia wysoką wydajność, a tym samym zwiększa działanie parownika.

Kondensator

Skraplacz w pompie ciepła służy jako ważny element wymiany ciepła generowanego przez ogrzewanie w pompie ciepła. Uzyskane ciepło przekazywane jest do systemu grzewczego. Pompa ciepła wykorzystuje nową technologię opracowaną w USA, która ma lepszy efekt wymiany niż konwencjonalne wymienniki ciepła. Wbudowany jest koncentryczny skraplacz spiralny, który zapewnia lepszą wymianę ciepła przy bardzo małych rozmiarach. Wymiennik ciepła ma bardzo długą żywotność.

Kompresor

W procesie pozyskiwania energii cieplnej kompresor służy do sprężania czynnika chłodniczego. Sprężanie czynnika chłodniczego wytwarza wyższe ciśnienie w obwodzie, powodując podgrzanie czynnika chłodniczego. Uzyskana energia cieplna przekazywana jest do systemu grzewczego za pomocą wydajnego Copelanda lub. Kompresor Panasonic. Dla Copelanda oz. Sprężarki Panasonic charakteryzują się trwałością, ochroną przed przeciążeniem, ochroną przed przegrzaniem, ochroną przed suchobiegiem oraz ochroną przed wysokim i niskim ciśnieniem.

Elektroniczny zawór rozprężny

Zadaniem zaworu rozprężnego w pompie ciepła jest rozprężanie czynnika chłodniczego. Energia generowana przez skraplacz jest redukowana, a czynnik chłodniczy osiąga niższą temperaturę niż początkowa. Temperatura płynu chłodzącego wzrasta następnie w parowniku (wymienniku ciepła). Wbudowany zawór rozprężny jest wynikiem rozwoju japońskich innowatorów, którzy swoim rozwojem plasują się w czołówce technologii w tej dziedzinie. Tak sterowany elektroniczny zawór rozprężny zapewnia wysoką wartość współczynnika wydajności COP.

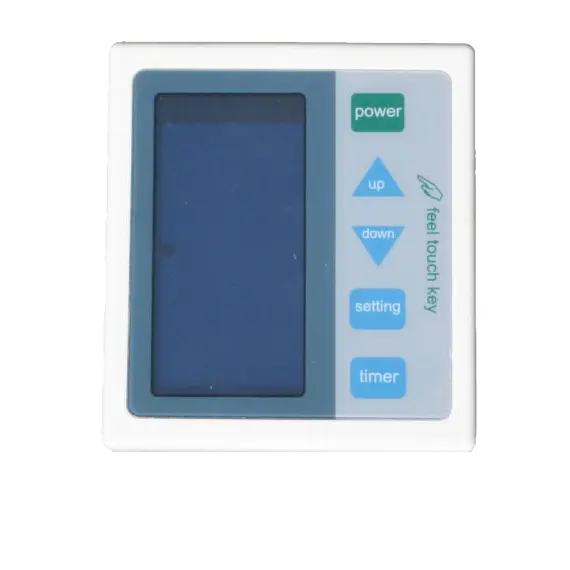

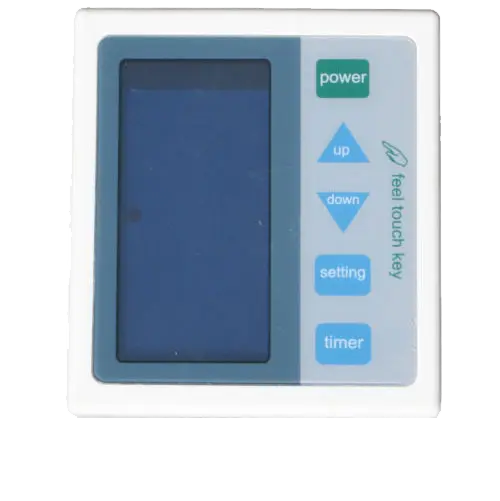

Panel sterowania

Pompa ciepła posiada w pełni automatyczne sterowanie. Temperatura, dogrzewanie i automatyczne odszranianie ustawiane są automatycznie. Takie sterowanie może być stosowane w różnych systemach.

Rodzaj (poziom - klasa) ochrony pompy ciepła przed zewnętrznymi wpływami atmosferycznymi

IPx4 - Pompa ciepła jest zabezpieczona przed strumieniem wody ze wszystkich kierunków, strumień wody nie ma szkodliwego wpływu na urządzenie. Podczas testu ilość rozpylanej wody została ograniczona do 10 litrów na minutę, a test prowadzono przez 5 minut. Na pompę ciepła rozpylano wodę pod ciśnieniem 80 -100 KPa (0,8 - 1 bar)

Rodzaj (poziom - klasa) ochrony pompy ciepła przed porażeniem elektrycznym

1(I) - Wszystkie przewody elektryczne są izolowane, części metalowe są uziemione przez własny izolowany przewód elektryczny zielono-żółty, co w przypadku prawidłowo wykonanej zewnętrznej sieci elektrycznej pozwala na natychmiastowe odłączenie zasilania elektrycznego pompy ciepła w przypadku wystąpienia błędy
