Σύστημα PERT

Ιανουάριος 4, 2023

Σύστημα PERT - τι είναι;

Βασισμένο σε σωλήνες κατασκευασμένους σε ειδική τεχνολογία, σε συνδυασμό με μια ευρεία γκάμα στοιχείων τοποθέτησης και εξαρτημάτων που καθιστούν δυνατό κάθε τύπο σύνδεσης, το PERT είναι μια ολοκληρωμένη λύση εγκατάστασης.

Η προσφορά του συστήματος PERT περιλαμβάνει σωλήνες και εξαρτήματα σε διαμέτρους 16 - 75 mm με ένα σετ βασικών εξαρτημάτων και εργαλείων εγκατάστασης ειδικά για συγκεκριμένες εφαρμογές του συστήματος.

Το σύστημα PERT που βασίζεται σε πολυστρωματικούς σωλήνες που ενώνονται με συμπιεσμένες συνδέσεις είναι αυτή τη στιγμή μια από τις πιο προηγμένες και καινοτόμες λύσεις που διατίθενται στην αγορά. Αυτό καθορίζεται από δύο παράγοντες - την κατασκευή των σωλήνων και την τεχνολογία σύνδεσης. Οι σωλήνες PERT έχουν πολυστρωματική δομή - ο πυρήνας τους είναι κατασκευασμένος από σωλήνα αλουμινίου συγκολλημένου με υπερήχους. Αφού προσθέσουμε δύο στρώσεις από το υλικό πολυαιθυλενίου αυξημένης θερμοκρασίας (PERT) στο εσωτερικό και το εξωτερικό του σωλήνα αλουμινίου, λαμβάνουμε έναν πολυστρωματικό σωλήνα ικανό να δουλεύει ταυτόχρονα υπό την επίδραση πίεσης και θερμοκρασίας στα 10 bar και 95°C. Αυτός ο μοναδικός συνδυασμός πλαστικού υλικού και το συμβατικό ένθετο αλουμινίου επιτρέπει στους σωλήνες PERT να διατηρούν τα πλεονεκτήματα τόσο των παραδοσιακών όσο και των πλαστικών σωλήνων, ενώ εξαλείφουν τα μειονεκτήματά τους.

Ιδιότητες και εφαρμογή

Το σύστημα PERT είναι ιδανικό τόσο για νέες επενδύσεις όσο και για ανακαινίσεις παλαιών εγκαταστάσεων σε οικιστικά, δημόσια και ιστορικά κτίρια.

  • ανθεκτικότητα - η ελαστική δομή υλικού είναι πολύ ανθεκτική στις συνεχείς επιπτώσεις της πίεσης και της θερμοκρασίας, τα εξαρτήματα του συστήματος μπορούν να λειτουργήσουν για τουλάχιστον 50 χρόνια
  • εξοικονόμηση ενέργειας - λόγω χαμηλών απωλειών πίεσης και χαμηλής θερμικής αγωγιμότητας
  • υγιεινά - τα πλαστικά PERT είναι μη τοξικά, ουδέτερα σε σχέση με το νερό και μπορούν να ανακυκλωθούν
  • ευελιξία - Το σύστημα PERT συνιστάται για χρήση στους ακόλουθους τύπους εγκατάστασης:
    • κρύο/ζεστό νερό χρήσης
    • κεντρική θέρμανση (συνδέσεις καλοριφέρ)
    • επιφανειακή θέρμανση
    • συμπιεσμένος αέρας
    • παγωμένο νερό
    • τεχνολογική και βιομηχανική
  • ευελιξία χωρίς ανάμνηση σχήματος - οι πολυστρωματικοί σωλήνες είναι πιο εύκαμπτοι από οποιουσδήποτε άλλους γνωστούς σωλήνες και μπορούν να λυγιστούν χωρίς στηρίγματα. Η ακτίνα κάμψης είναι στο επίπεδο 4-5 x Dn
  • θερμική σταθερότητα (0,025mm/mK) - πολύ χαμηλός συντελεστής θερμικής διαστολής (0,025mm/mK), είναι συγκρίσιμος με τιμές χαρακτηριστικές για σωλήνες από χάλυβα ή χαλκό
  • αντίσταση για διάχυση οξυγόνου - τόσο οι σωλήνες όσο και τα εξαρτήματα είναι πλήρως ανθεκτικά στη διάχυση οξυγόνου
  • πλήρης στεγανότητα των συνδέσεων
  • δυνατότητα σύνδεσης με οποιονδήποτε άλλο σωλήνα χρησιμοποιώντας συνδέσμους με σπείρωμα
  • υψηλή χημική αντοχή
  • χαμηλό βάρος

Πρώτη ύλη

Οι σωλήνες του συστήματος PERT κατασκευάζονται από πλαστική πρώτη ύλη γνωστή ως πολυαιθυλένιο αυξημένης θερμοκρασίας

Για να το θέσω πολύ απλά, η δομή αυτού του υλικού μοιάζει με μπάλες από μαλλί που συγχωνεύονται αμοιβαία με πλευρικές κλωστές, με αποτέλεσμα μια δομή που είναι πολύ μπλεγμένη αλλά πολύ δυνατή και δύσκολο να σπάσει. Όταν πρόκειται για σωλήνες, αυτό μεταφράζεται σε υψηλή αντίσταση στη θερμοκρασία και την πίεση, κάτι που είναι τόσο σημαντικό στα υδραυλικά και συστήματα θέρμανσης.


Σύγκριση κατασκευών για υλικό PERT και τυπικά πλαστικά υλικά

Στοιχεία συστήματος PERT

Σωλήνες

Η βάση του συστήματος PERT βασίζεται σε πολυστρωματικούς σωλήνες που αποτελούνται από :

  • Σωλήνας βάσης αλουμινίου συγκολλημένος με υπερήχους, με επικάλυψη
  • εσωτερικά και εξωτερικά στρώματα PERT
  • συνδετικό που ενσωματώνει μεμονωμένα στρώματα σωλήνων

Οι σωλήνες του συστήματος PERT προσφέρουν έναν μοναδικό συνδυασμό των πλεονεκτημάτων του πλαστικού και του μετάλλου, ενώ εξαλείφουν τα μειονεκτήματα αυτών των υλικών.

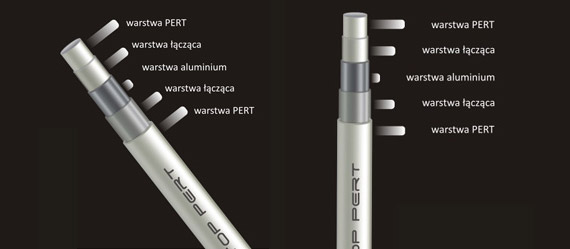

Διατομή πολυστρωματικού σωλήνα PERT

Εξαρτήματα - τεχνική ένωσης

Τα εξαρτήματα του συστήματος συνδέονται με τρεις τύπους εξαρτημάτων.

Ορειχάλκινα εξαρτήματα πρέσας, επινικελωμένα

Η ιδιαιτερότητα των αρμών μέσα στο σύστημα βασίζεται στην τεχνολογία της πίεσης, που αποτελείται από μηχανικήστερέωση πλαστικού με ορείχαλκο. Αυτοί οι τύποι αρθρώσεων είναι:

  • σιγουριά - το πάτημα εξασφαλίζει απόλυτη έλλειψη διαρροών, με ελάχιστο κίνδυνο σφαλμάτων - σε αντίθεση με συγκολλημένες ή συγκολλημένες εγκαταστάσεις
  • ευκολία εγκατάστασης – φιλική προς το χρήστη λειτουργία εργαλείων πίεσης
  • ταχύτητα και επαναληψιμότητα - η τεχνολογία συμπίεσης είναι 5 φορές πιο γρήγορη στην κατασκευή από τον συμβατικό συγκολλημένο χαλκό
  • ευελιξία – μέσω της χρήσης εξαρτημάτων μετάβασης εξοπλισμένων με σπειρώματα, μπορείτε εύκολα να συνδέσετε τα εξαρτήματα του συστήματος PERT με όλους τους τύπους εξαρτημάτων


Διατομή συμπιεσμένης σύνδεσης PERT

Οι πρεσαριστές συνδέσεις εκτελούνται με χειροκίνητα ή ηλεκτρικά εργαλεία συμπίεσης, εξοπλισμένα με σιαγόνες σύσφιξης προφίλ U. Οι συνδέσεις θα πρέπει να προηγούνται με λοξότμηση της εσωτερικής επιφάνειας του σωλήνα χρησιμοποιώντας το εργαλείο λοξότμησης Tweetop.

Ορειχάλκινα εξαρτήματα πρέσας-βίδας - τύπος πυρήνα συνδετήρα (προαιρετικά επινικελωμένο)

Τα εξαρτήματα αυτού του τύπου είναι απαραίτητα όταν πραγματοποιούνται συνδέσεις με πολλαπλές και θερμαντικά σώματα συστήματος PERT (έχουν τύπου λοξότμησης Euroconus). Για να πραγματοποιήσετε τη σύνδεση απαιτούνται τα ακόλουθα εργαλεία:

  • εργαλείο λοξοτομής συστήματος
  • κλειδί τεχνίτη


Εξάρτημα τύπου πυρήνα συνδετήρα

Υπολειπόμενα εξαρτήματα πρέσας με βίδες – κατασκευασμένα από ορείχαλκο, επινικελωμένα

Τα εξαρτήματα αυτού του τύπου είναι χρήσιμα για επιφανειακές εγκαταστάσεις - οι συνδέσεις με εξαρτήματα τύπου πρέσας-βίδας θεωρούνται ότι μπορούν να διαχωριστούν και ως εκ τούτου δεν μπορούν να χρησιμοποιηθούν σε εγκαταστάσεις που φέρονται κάτω από το δάπεδο ή την επιφάνεια του σοβά.

Αυτός ο τύπος σύνδεσης είναι πολύ παρόμοιος με αυτόν που χρησιμοποιεί εξαρτήματα τύπου πυρήνα συνδετήρα. Η μόνη διαφορά είναι στον τύπο της λοξοτομής των εξαρτημάτων, που σε αυτή την περίπτωση είναι τυπικός για τα συστήματα νερού.


Εξάρτημα πρέσας-βίδας
