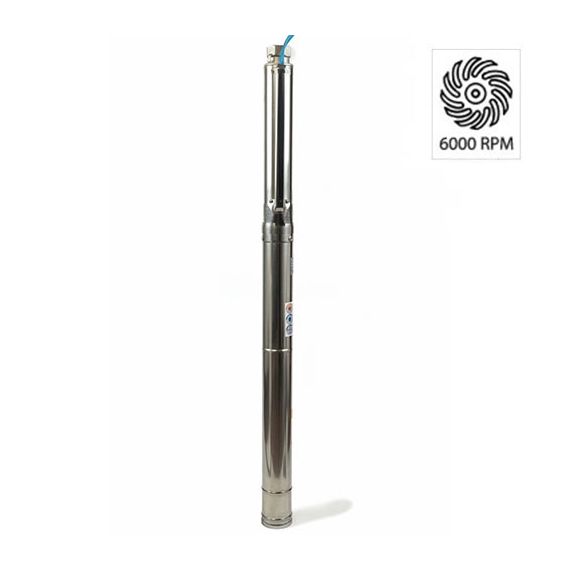

Cjevasta potopna pumpa velike brzine 4000 W 30000 L / sat 85 m 98 mm 320 - 450 V

Opis potopne cijevne pumpe velike brzine 4000 W 30000 L / sat 85 m 98 mm 320 - 450 V

Višestupanjske centrifugalne cjevaste potopne pumpe dizajnirane su za rad u bunarima i otvorenim spremnicima vode. Za razliku od drugih tradicionalnih potopnih pumpi, ove imaju velike brzine i napredne visokoučinkovite motore koji uključuju trajne magnete i pretvarač frekvencije (inverter). Zahvaljujući tome, motor postiže 6000 okretaja u minuti i vrlo visoke performanse.

Inverterski motor s permanentnim magnetom ima mnoge prednosti u odnosu na tradicionalne pumpe. Ove prednosti su:

• Ušteda energije zbog visokih performansi motora i pumpe. Postizanjem istih hidrauličkih parametara tlaka i performansi, crpke velike brzine mogu se koristiti s motorima koji su približno 15-20% manji od motora koji se koriste u tradicionalnim crpkama.

• Zaštita od rada na suho (Inverter kontrolira struju motora). Kada se detektira određena struja suhog rada, motor se zaustavlja. Nakon određenog vremena pokušava se automatski ponovno pokrenuti i tako se rad pumpe nastavlja bez prekida.

• Pumpe velike brzine imaju meki start, što znači da nema negativnih učinaka hidrauličkog udara na hidraulički sustav. Time se znatno smanjuje habanje motora i pumpnog mehanizma, a samim time nema utjecaja na povećanu početnu električnu snagu na električnoj mreži.

• Kod tradicionalnih crpki potrebno je brzo pokretanje kako bi se postigli konstantni radni parametri motora. Tijekom pokretanja, motor troši višestruku normalnu radnu struju (povećano pokretanje) u prvih nekoliko sekundi. To može uzrokovati fluktuacije napona u električnoj mreži, što utječe na rad drugih uređaja spojenih na ovu mrežu, što dovodi do pregorjevanja osigurača i pregrijavanja električnih priključaka u upravljačkim jedinicama. Obično su hidraulički parametri crpke veći od nominalnih tijekom pokretanja, što znači da se u prvim sekundama rada pumpa voda s većim parametrima (tlak i protok) od nominalnih projektiranih za danu mrežu. To se zove hidraulički udar. Ponavljajući hidraulički udar uzrokuje prekomjerno trošenje hidrauličkih komponenti sustava vode. Lako pokretanje također eliminira habanje mehaničkih i električnih komponenti motora. Hidraulički udari povećavaju mehaničko opterećenje motora i pumpe, a veliki zakretni moment slabi unutarnju izolaciju motora.

• Motori također mogu raditi pri relativno visokim fluktuacijama napona: 320-450 V za trofazne motore .

• Zbog manje veličine crpki u usporedbi s tradicionalnim crpkama, troškovi bušenja i ugradnje znatno su niži.

Kod umetanja električne potopne pumpe u bunar potrebno je uzeti u obzir i činjenicu da je stvarni promjer kućišta električne potopne pumpe zajedno s električnim kabelom cca 98 mm, što znači da se može umetnuti u bunari ili otvori promjera 5" ili 127 mm.

Lijeva slika prikazuje dvije crpke s istim parametrima velika brzina (IBQ) i tradicionalna (ISP). Desna slika prikazuje usporedbu veličine i težine između brzog (4" IBQ 30-4___I/450V/002062) i tradicionalnog (6" ISP 30-9___I/400V/1362) s istim hidrauličkim parametrima.

KORISTITI:

Napajanje obiteljskih kuća i farmi. Navodnjavanje vrtova i voćnjaka. Vodovodni sustavi. Industrijska uporaba.

RADNI UVJETI:

Maksimalna temperatura vode: 35°C
Maksimalna temperatura okoline: 35°C
Izolacija B klase
Kontinuirani način rada
Zaštita: IP68

MATERIJALI:

Ulaz/izlaz: nehrđajući čelik AISI 304
Kućište: nehrđajući čelik AISI 304
Osovina i rotor: nehrđajući čelik AISI 304
Impeler: Noryl (visokokvalitetni plastični materijal)
Venturi cijev: Noryl (visokokvalitetni plastični materijal)
Mehanička brtva: Keramika/Sic/NBR
Motor: hlađenje uljem / sa inverterom
Dužina električnog kabla: 1 m
Brzina vrtnje elektromotora: 6000 o/min
