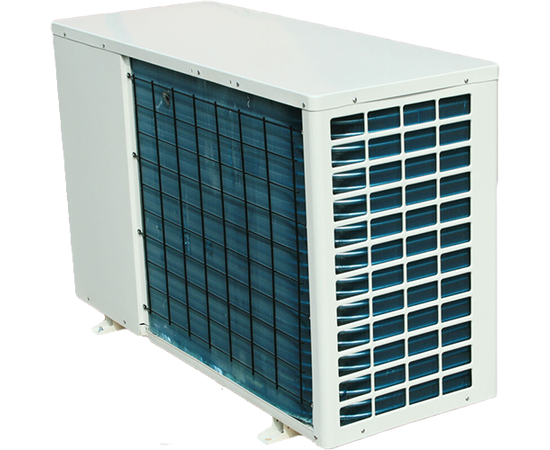

Pompa di calore aria / acqua 7 kW monoblocco 230 V -15 ° C R410A

Pompa di calore aria / acqua 7 kW monoblocco 230 V -15 ° C R410A

La pompa di calore può essere utilizzata in combinazione con il riscaldamento a pavimento o con radiatori. La scelta della giusta pompa di calore della giusta potenza è fondamentale per la soddisfazione dell'utente. Pompa di calore aria / acqua 7 kW monoblocco 230 V -15 ° C R410A può riscaldare l'acqua dell'accumulo di calore fino a 60 gradi Celsius. La pompa di calore può passare automaticamente dal raffreddamento al riscaldamento dell'acqua nell'accumulatore di calore o al riscaldamento dell'acqua nello scaldacqua sanitario. Sono presenti due timer con i quali è possibile regolare il tempo di funzionamento della pompa di calore. Il funzionamento efficiente ed equilibrato è assicurato dal riscaldatore, che sbrina lo scambiatore di calore congelato al momento opportuno. La pompa di calore è controllata tramite un display digitale a colori.

Energia termica

La pompa di calore ha una potenza termica massima di 7 kW. Può essere collegato a una tensione AC AC monofase 230 V, 50 Hz. La potenza termica richiesta per il riscaldamento di un edificio è calcolata dal fabbisogno energetico dell'edificio prescritto da un ingegnere civile o consulente energetico. Si noti che la resa termica della pompa di calore diminuisce al diminuire della temperatura ambiente esterna, mentre invece aumenta la resa termica dell'edificio. Ha senso installare una pompa di calore leggermente più potente rispetto al fabbisogno termico dell'edificio, in quanto ciò evita l'installazione di dispositivi di riscaldamento aggiuntivi destinati al riscaldamento a temperature esterne estremamente basse.

Consumo elettrico

Affinché una pompa di calore raggiunga i kW di potenza termica, consuma 1,84 kW / h di potenza elettrica. Anche il consumo di elettricità può essere maggiore, a causa di componenti aggiuntivi collegati, ad es. elettropompa di circolazione o resistenza aggiuntiva nell'accumulatore di calore per eventuale post-riscaldamento.

COP - Coefficiente di prestazione

Il coefficiente di capacità (COP) mostra il rapporto tra la quantità di calore generata da una pompa di calore e l'energia che utilizza per il suo funzionamento. un fattore di capacità di 4,2 significa che la pompa di calore emette 4,2 volte più energia di quanta ne consuma. Un'altra misura dell'efficienza della pompa di calore è il fattore di efficienza annuale. Come il Performance Coefficient (COP), anche questo descrive l'energia utilizzata dalla pompa di calore in relazione all'energia termica prodotta, ma mediamente per tutto l'anno. Una pompa di calore ad aria è considerata efficiente se raggiunge un fattore di efficienza annuale di 3,5. La pompa di calore aria / acqua 7 kW monoblocco 230 V -15 ° C R410A ha un fattore di capacità massima (COP) di 3,8.

Energia termica

La pompa di calore genera una potenza termica massima di 7 kW con un consumo energetico di 1,84 kW / h. La pompa di calore preleva energia dall'ambiente (anergia) e la converte in calore utile per il riscaldamento dell'edificio con l'ausilio dell'energia elettrica. La pompa di calore produce calore a una temperatura ambiente fino a -15 gradi Celsius. Più è calda la temperatura ambiente, più energia possiamo trarre dall'ambiente.

Produzione di calore in una pompa di calore

La pompa di calore è costituita essenzialmente da quattro componenti.
1. condensatore
2. Valvola di espansione elettronica
3. Evaporatore
4. Compressore

La pompa di calore aria / acqua 7 kW monoblocco 230 V -15 ° C R410A contiene refrigerante R410A. La pompa di calore comprime il refrigerante ad una certa pressione (4) tramite un compressore. Quando il refrigerante viene compresso, la temperatura sale da 30 gradi Celsius a 60 gradi Celsius. Il refrigerante caldo fluisce quindi attraverso il condensatore (1), dove il calore viene trasferito all'acqua di riscaldamento tramite uno scambiatore di calore coassiale a lamelle. Il refrigerante si raffredda e si condensa nel condensatore, ma rimane compresso. Il refrigerante raffreddato a circa 30 gradi Celsius si espande nuovamente nella valvola di espansione automatica. La temperatura del liquido di raffreddamento nella valvola di espansione scende a -15 gradi Celsius e si sposta nell'evaporatore (scambiatore di calore). Nello scambiatore di calore, il refrigerante viene riscaldato a contatto con l'aria esterna e allo stesso tempo evapora. Il processo viene ripetuto costantemente in quanto è un cerchio chiuso. Poiché la pompa è installata all'esterno, ha una quantità infinita di energia termica disponibile, che ottiene dall'aria esterna. La pompa di calore funziona fino a una temperatura esterna di -15 gradi Celsius. Se in inverno fa più freddo di -15 gradi Celsius, la pompa di calore non produce più energia termica di quanta ne utilizzi per l'elettricità. Alle nostre latitudini, di solito raggiungiamo una temperatura di -15 gradi Celsius solo in poche notti invernali, anche prima dell'alba. Per superare questi periodi più freddi dell'anno, quando la pompa ha un'efficienza inferiore, si consiglia di utilizzare un accumulatore di calore, che la pompa di calore ad aria riempie di acqua calda durante il giorno ed è quindi disponibile.per l'uso notturno. È obbligatorio l'uso di un accumulatore di calore.

Componenti della pompa di calore

Evaporatore

L'evaporatore (scambiatore di calore) nella pompa di calore funge da componente importante per lo scambio di calore tra l'ambiente: l'aria esterna e il sistema di riscaldamento. Assorbe calore dall'ambiente e allo stesso tempo rilascia nell'ambiente il freddo prodotto. Lo scambiatore di calore integrato ad alta efficienza è costituito da un foglio di alluminio idrofilo che non si ossida e non mostra segni di decomposizione anche dopo diversi anni di funzionamento. Questo tipo di scambiatore di calore ha un grande vantaggio, poiché l'acqua condensata può essere rimossa dalla pompa di calore molto rapidamente con l'aiuto dell'energia eolica generata, che viene soffiata attraverso lo scambiatore da potenti ventilatori. La costruzione del tubo di rame e della lamina di alluminio porta un'elevata efficienza e quindi aumenta l'effetto dell'evaporatore.

Condensatore
Il condensatore nella pompa di calore funge da componente importante per lo scambio termico generato dal riscaldamento nella pompa di calore. Il calore ottenuto viene ceduto all'impianto di riscaldamento. La pompa di calore utilizza una nuova tecnologia sviluppata negli Stati Uniti che ha un migliore effetto di scambio rispetto agli scambiatori di calore convenzionali. Un condensatore a spirale coassiale è integrato, che fornisce un migliore trasferimento di calore con dimensioni molto ridotte. Lo scambiatore di calore ha una durata molto lunga.

Compressore

Nel processo di ottenimento dell'energia termica, il compressore serve a comprimere il refrigerante. La compressione del refrigerante crea una pressione più alta nel circuito, provocando il riscaldamento del refrigerante. Questa energia termica ottenuta viene ceduta al sistema di riscaldamento tramite un efficiente Copeland o. Co di Panasonic, presidente. Per Copeland oz. I compressori Panasonic sono caratterizzati da durata, protezione da sovraccarico, protezione da surriscaldamento, protezione da marcia a secco e protezione da alta e bassa pressione.

Valvola di espansione elettronica

La funzione della valvola di espansione nella pompa di calore è decomprimere il refrigerante. L'energia generata dal condensatore viene ridotta e il refrigerante raggiunge una temperatura inferiore a quella iniziale. La temperatura del liquido di raffreddamento aumenta quindi nell'evaporatore (scambiatore di calore). La valvola di espansione incorporata è il risultato dello sviluppo di innovatori giapponesi, che con il loro sviluppo si collocano ai vertici della tecnologia in questo campo. Così la valvola di espansione elettronica controllata fornisce un alto valore del coefficiente di prestazione - COP.

Il pannello di controllo

La pompa di calore ha un controllo completamente automatico. La temperatura, il riscaldamento aggiuntivo e lo sbrinamento automatico vengono impostati automaticamente. Tale controllo può essere utilizzato in diversi sistemi.

Tipo (livello - classe) di protezione della pompa di calore dagli agenti atmosferici esterni

IPx4 - La pompa di calore è protetta contro gli spruzzi d'acqua da tutte le direzioni, gli spruzzi d'acqua non hanno effetti dannosi sul dispositivo. Durante il test, la quantità di acqua spruzzata è stata limitata a 10 litri al minuto e il test è stato eseguito per 5 minuti. L'acqua è stata spruzzata sulla pompa di calore con una pressione di 80-100 KPa (0,8 - 1 bar)

Tipo (livello - classe) di protezione della pompa di calore contro le scosse elettriche

1 (I) - Tutti i conduttori elettrici sono isolati, le parti metalliche sono messe a terra tramite un proprio conduttore elettrico isolato di colore verde-giallo, che nel caso di una rete elettrica esterna opportunamente stabilita consente lo scollegamento immediato dell'alimentazione elettrica alla pompa di calore in caso di guasto
