REMPLISSAGE D'HUILE AVEC SÉCHEUR ET RÉDUCTEUR 1/2" V2

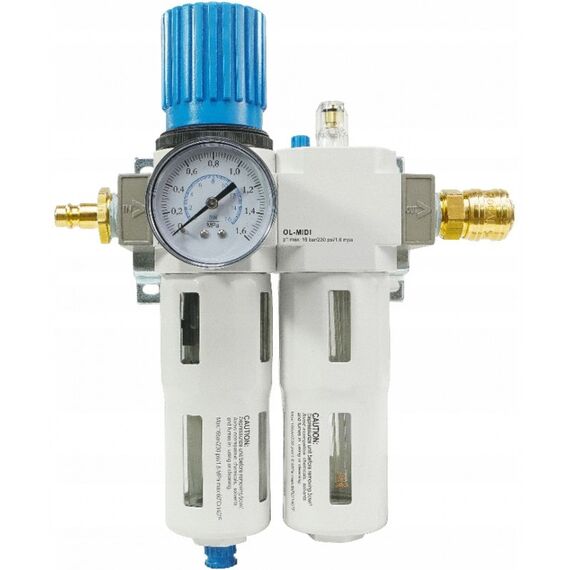

Jeu de deux pièces de VERKE pour une utilisation dans un système pneumatique. Il se compose d'un module réducteur de filtre et d'un doseur d'huile. Il remplit les fonctions suivantes :
- purification de l'air de l'huile, du condensat et des particules solides
- régler et maintenir une valeur constante de la pression de sortie,
- saturation en huile des récepteurs d'alimentation en air comprimé nécessitant une lubrification.
Le module de filtre est équipé d'une cartouche filtrante. Le condensat est déposé dans un récipient vissé avec purge manuelle. Lorsque le réservoir est plein (jusqu'à environ 10 mm sous l'élément filtrant), évacuez le condensat en ouvrant le robinet de vidange.
Le dosage de l'huile est régulé par une vis placée dans la partie supérieure du dôme transparent du doseur.
Un bouton pratique sur le réducteur de filtre est utilisé pour régler la pression. Le bouton a un verrou protégeant contre le changement involontaire de réglage - avant le réglage, il doit être déverrouillé en le tirant vers le haut. La plage de mesure du manomètre est de 0 à 16 bars. Le cadran est gradué en bars avec une graduation d'une précision de 0,2 bar. Le manomètre peut être installé sur l'orifice du boîtier du réducteur de filtre - vous pouvez choisir entre deux connexions : avant ou arrière. Branchez le port inutilisé avec la fiche fournie.
Un support de montage arrière avec vis est livré avec le kit. L'ensemble comprend un raccord rapide et une prise.
DONNÉES TECHNIQUES:
- entrée / sortie - 1/2 ″
- possibilité de régler l'huile fournie
- max. pression d'entrée 16 bars
- plage de température de fonctionnement : 0-60 °C
